제품특징

3차원 CAD시스템과 호환성이 우수한 설계자를 위한 유동해석 솔루션

Autodesk CFD는 열/유체의 유동 상황과 문제를 설계 초기 단계에서부터 설계자가 쉽게 해석 및 분석을 할 수 있는 프로그램입니다. 제품의 열/유체 문제를 사전에 확인하실 수 있습니다.

CAD Integration

  • 현재 실무에서 사용중인 모델3D CAD (CATIA, PTC Creo, UGNX, SolidWorks, Solid Edge, Inventor, SpaceClaim 등)의 데이터 모델을 Autodesk CFD에서 직접 혹은 Autodesk DSE를 이용하여 완벽히 불러들일 수 있습니다.
  • Model Data의 별도 저장없이 “Direct Launch” Icon 클릭으로 Data 손실 없이 모든 Part 및 Assembly Data가 완벽히 넘어 오므로, 별도의 설계프로그램을 학습하실 필요가 없습니다.
  • 해석 모델의 적합성을 자동으로 검사(Edge 병합, Edge 혹은 Surface 제거 기능)되며, 입출구 정의만으로 내부 유동 Volume이 자동으로 생성되고, Autodesk DSE를 이용하면 내부 유동 공간을 CAD format으로생성시킬 수 있습니다.
  • 설계 툴에서 Data를 넘길 때, 생선시킨 Part의 이름과 치수가 원본데로 이관됩니다.

Mesh Generation

  • Autodesk CFD는 수동 및 자동 Mesh를 적용시킬 수 있으므로, 설계자와 해석전문가 모두가 자신만의 환경으로 해석을 수행할 수 있습니다.

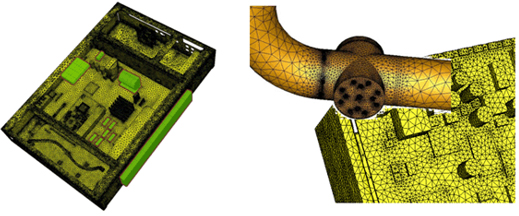

  • 최적의 자동 Mesh 기능을 제공하므로, 아래 그림과 같이 형상이 크거나 해석에 영향을 주지 않는 Part는 Rough하게 Mesh를 생성시키고 작거나 해석에 밀접한 영향을 주는 Part는 세밀하게 Mesh를 생성시켜 해석 결과의 정밀도를 높이고 해석시간을 줄여 줍니다.
  • Autodesk CFD는 자동으로 경계층을 형성하는 자동 경계층(Inflation)기능이 있으므로 사용자가 경계층을 정의하기 위한 과정을 생략할 수 있습니다.

Mesh Generation

Simulation Scope

Autodesk CFD 해석 범위

Fluid Flow Capabilities

  • Internal / External
  • Subsonic, Transonic, Supersonic
  • Laminar / Turbulent
  • Steady State / Transient
  • Compressible / Incompressible
  • Humidity
  • Scalar
  • Free surface
  • Two phase (Water, Refrigerants,)

Heat Transfer Capabilities

  • Conduction
  • Radiation
  • Forced / Natural Convection
  • Joule heating
  • Conjugate
  • Solar heating

Electronics Design

  • PCB Characterizer
  • Thermostat-controlled Fans
  • Compact Thermal Models
  • LED Devices
  • Heat Exchanger
  • Heat Sink

Motion Capabilities

  • Motion-Driven Flow
  • Nutating
  • Radiation with Motion
  • Flow-Driven Motion
  • Angular
  • Custom Motion Scenarios
  • Rotating / Turbo machinery
  • Sliding Vane Pump
  • Free Motion with Collision
  • Orbital
  • Translating

FSI (Fluid Structure Interaction)

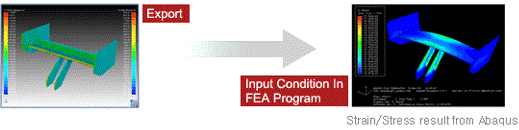

Autodesk CFD의 열/유체 유동 해석 결과를 상용 구조해석의 경계 조건으로 Export 할 수 있습니다.
FSI 가능한 Program : Autodesk Simulation Mechanical/Nastran, ANSYS, Nastran, Abaqus, I-DEAS, Pro-Mechanica, FEMAP, CosmosWorks

FSI

Simulation Speed

More faster in your work!

Autodesk CFD의 모토가 “일반 설계자들이 그들이 Desktop에서 최장 1일 안에 해석을 하는 것”일 만큼 해석 시간이 빠르며 Pre-Processing 자체가 타 유동 해석 프로그램보다 현저히 빠르기 때문에 전체적으로 Modeling에서 시작하여 해석 결과 확인까지의 시간이 혁신적으로 짧다.

Design Review

Optimization

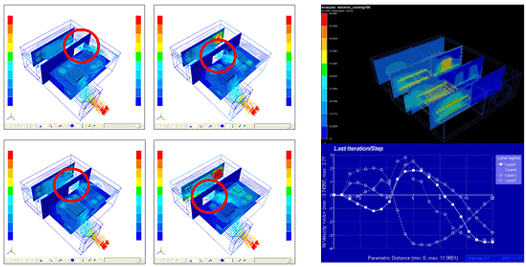

  • 다음과 같은 전자 장비의 최적의 방열 효과를 찾는 해석에 대해서 아래와 같이 설계 변수를 설정하였을 때 Design Review 기능을 이용하여 결과를 얻는 과정을 수행할 수 있습니다.
  • 동적, 상호대화 특성으로 실시간으로 계산 결과 확인 / 해석 모델에 대한 상세한 결과 확인 가능
  • Design Review Center를 사용하여 여러 설계 안에 대해서 상호 결과 비교 가능

Optimization

Project Collaboration

  • Design Communication Center의 강력한 협업기능으로 사용자 및 검토자가 자신의 Desktop에 Autodesk CFD가 설치되어 있지 않더라도 Autodesk CFD의 해석 결과를 상호 Review 할 수 있는 기능을 제공합니다.
  • Web 형식의 보고서나 MS-Office제품에 동적 이미지로 삽입할 수 있는 VTFX 파일을 제공하여, Presentation 및 영업용으로 활용하면 더욱 큰 Profit을 창출 할 수 있습니다.
