해석기능

Simulation 설정 기능

모델링

  1. 현재 실무에서 사용중인 모들3D CAD (CATIA, PTC Creo, UGNX, SolidWorks, Solid Edge, Inventor, SpaceClaim 등)의 데이터 모델을 Autodesk CFD 혹은 Autodesk DSE를 이용하여 완벽히 불러들일 수 있습니다.
  2. Assembly(대형 Assembly포함), Part, 2D surface 모델 해석 기능
  3. 3D CAD와 연동하여 해석
  4. 3D CAD 마우스 설정 환경 적용
  5. Geometry의 간략화를 위한 진단 및 수정 기능
  6. 유체 Volume 자동 생성 및 자동해석 모델 셋업 기능
  7. 3차원 CAD의 Geometry에 Autodesk CFD의 파라메타를 저장 기능
  8. Design Study Automation의 Autodesk CFD 해석 설정 복사 기능
  9. 3D CAD의 부품명, 색, 재료설정등의 모든 속성정보를 계승
  10. 3D CAD의 부품명 및 재료값을 연계하여 재료/조건 자동 할당 기능

사용자 인터페이스

  1. Customizing이 가능한 인터페이스 환경 설정 기능
  2. 사용자 편의를 고려한 Customizing 결과 속성 초기 설정 기능
  3. 해석 정보를 기록하여 사용자 비교 기능
  4. 인쇄 유틸리티 기본 제공
  5. Design study bar(대화형 피처 트리)를 이용한 Mesh, 해석 설정 및 재료 등의 표시제어 기능
  6. 3D CAD data의 부품 색상 설정 기능
  7. 3D CAD data 내부 팬, 회전영역, 동작 파트에 대한 Motion을 Autodesk CFD로 적용
  8. Geometric 형상 변화에 대응하여 Mesh 크기 및 경계조건 제어
  9. 새로운 재료 물성치에 대한 사용자화 저장 기능
  10. 물성치에 대한 단위 설정 기능 및 User화 단위 설정 변경 기능
  11. 동일 속성값을 갖는 Part 혹은 User의 선택 Part에 대한 그룹화 기능

Analysis

경계 조건

  1. 해석을 위한 모든 열/유체 유동 조건 입력
  2. 해석도중 경계조건 변경 기능
  3. 모든 경계조건에 User가 임의 단위계 선택 가능
  4. 3D 모델의 자동 경계층 인식 기능
  5. 직교좌표, 원통좌표, 축대칭 좌표계 지원
  6. 얇은 판자의 판금, 접착층, Baffle plate에 대한 Surface mesh 조건 지원
  7. 국소 혹은 전체적인 경계층 거칠기 입력 지원
  8. 질량유량, 체적유량 및 압력에 의한 유동조건 지원
  9. 전류/전압에 의한 Joule heating 해석 지원
  10. Periodic 경계조건 지원
  11. 회전체, User정의에 의한 모션 및 유체력에 의한 모션 기능
  12. 투명한 매질의 복사 열전달 해석 지원
  13. User 정의의 열원과 Thermostat 레이아웃

유동영역(Flow Regions)

  1. 난류 / 층류 유동
  2. 내부 / 외부 유동
  3. 비압축성 유동
  4. 음속, 아음속, 초음속 압축성 흐름
  5. 정상 / 비정상 유동 Application

난류 모델 (Turbulence Models)

  1. K-ε 모델
  2. RNG 난류 모델
  3. Constant eddy-viscosity 난류 모델
  4. Low Raynalds Number 난류 모델
  5. Mixing Length 난류 모델
  6. K-ε과 RNG 벽함수 설정 난류 모델
  7. 층류 모델
  8. SST 모델
  9. LES 모델

열 전달

고체와 유체 사이의 Conjugate heat transfer (전도와 대류 동시 고려)

  1. Conduction (전도)
  2. Convection (대류)
    • 자유대류
    • 강제대류
  3. Radiation (복사)
    • 투명체를 통한 복사열 교화
    • 내부벽면 사이 복사
    • 기하학적 대칭
    • 물체 Motion 방사 조사
  4. 자동 열 전달 계수 계산
  5. 경계조건
    • 온도
    • 대류
    • 전체 단위면적 당 Heat flux
    • Radiation
    • 전체, 단위체적 당 Heat source
  6. Joule (전기저항) Heating
  7. 온도에 따른 발열
  8. Temperature dependent emissivity
  9. 온도 제어 내부 fan and blower materials
  10. 박판 요소의 열 부하 or 접촉 열 저항
  11. 전자 부품의 Compact Thermal model analysis
  12. 강제 대류 / 교류 공간 온도장 분석
  13. 태양 복사 모델

물리적 속성 (Property Variations)

  1. 물성치 데이터베이스
  2. 다양한 유체 / 고체 물성치
  3. 고체 유체의 서로 다른 물성치를 추가 설정 가능
  4. Customizing 가능한 유체 / 고체 물성치 데이터베이스
  5. 사용자 선택 독립 변수에 대한 상태량 번화
  6. 특성의 함수 폼으로 입력 가능
  7. Customizing 설정이 가능한 Look-up table
  8. Non-Newtonian power law, Hershel Buckley non-Newtonian formulations 추가 모델
  9. 직교좌표(데카르트 좌표)계와 축대칭 좌표계 시스템
  10. 이동, 회전, 이동/회전(혼합), 슬라이딩.베인(베인 펌프), 자전과 공전, 충돌을 포함하는 6자유운동
  11. 2상 유체 (습기를 포함한 공기 및 증기 / 물 혼합)
  12. 스칼라 수송 방정식 (Scalar Trasport Equation)
    • 스칼라 농도의 특성변화
    • 복합 유체 물성의 혼합 시뮬레이션
    • 임의 확산 계수
  13. 유동 저항, 접촉 열저항, 분산 저항 모델
  14. 분포 저항과 다공매체 (필터나 타공 등)
  15. P-Q (압력-유량)커브의 설정
  16. 팬 / 펌프의 Head-capacity를 가진 내부 팬, 팬 / 펌프의 Head-capacity 경계조건
  17. 내부 팬 속도 프로파일 설정
  18. 밸브 개-폐 상태 체크
  19. Head-capacity를 포함한 원심 Blower 모델
  20. 직교 및 원통 분포 저항
  21. 전기 부품 해석 시 컴팩트 Thermal 모델
  22. PCB 특성 (다층기판 및 구리판 내장율 등)
  23. 태양광 모델

가시화 특징 (Visualization Features)

  1. 등표면 (Iso Surfaces) 표시
  2. 등표면 (Iso Surfaces)에서 Vector display 다중 등 표면(Iso Surface) sets 및 지정 레인지에서 등 표면 표시 각 파트에 대한 디스플레이 모드 제어 다중 결과 애니메이션(정상상태나 비정상 상태) 다중 분석 시 결과 Entity와 가시화의 자동적인 전달
  3. 기능 Multi-analysis bulk results output Interactive feature tree listing results, parts, iso surfaces, and cutting planes
  4. 모든 면에 Bulk data 추출 및 다중 영역의 Bulk data 단면 output table
  5. 부품 온도의 리스트 Summary
  6. 사용자 지정 임의 벽면상의 wall force, convection and heat flux results
  7. 다중 결과와 입자궤적 애니메이션을 제공하는 동적 이미지 출력기능 결과 모드에서 해석 시 설정한 모든 Parameter 기록 특정 타입스탭에서 저장된 결과의 뷰 기능
  8. 서로 다른 경계조건의 해석 결과 비교 기능
  9. 복수의 설정을 지원한 3D viewer 표시
  10. 부품회전시의 비정상유체 토크 테이블의 자동출력
  11. 부품이 동시의 비정상 선형변위, 각도변위, 속도, 토크 테이블의 자동출력
  12. Volume과 Surface의 표시 / 비표시
  13. 대칭 모델의 해석 결과 미러 표시 기능

기타 Autodesk CFD 고유 특징

  1. 지능형 고급 Algorithms
    • 자동 Turbulent start-up algorithm
    • 경계층 Mesh 강화
    • 경계층 Mesh 최적화
    • 자동 벽경계 조건 할당
    • 새로운 Mesh에 결과 자동 보관
    • Intelligent Solution Control
    • 자동 수렴 판정
  2. 원격 해석 지원
  3. 해석 수행 중 실시간 해석 결과의 시각적 확인
  4. 대화형 수렴 평가 기능
  5. 모델의 모든 위치에서 수렴성 모니터링 기능
  6. 해석 수행 중단 후 경계조건 변경에 의한 Mesh 재설정 시 진행되던 결과 중첩 실행 기능
  7. 자동 해석 일관 처리 기능
  8. Interface와 Solver사이의 Client-Server 구조

Autodesk CFD Motion 기능 (Motion in Autodesk CFD)

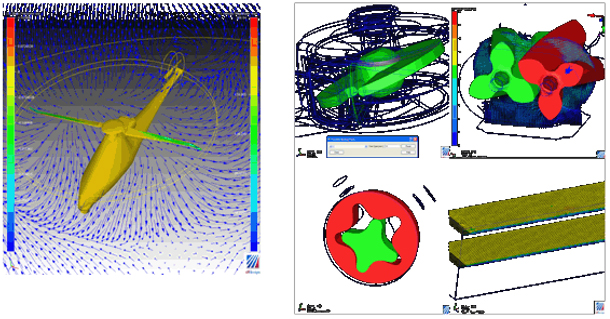

Autodesk CFD는 열 / 유동 해석 프로그램 중 가장 강력한 Motion 기능을 탑재하고 있습니다. Rotating Mesh Solver와 Multi-grid Solver를 탑재하고 있어서 총 6자유도까지 원하시는 움직임이 쉽게 표현이 가능합니다.

Motion
